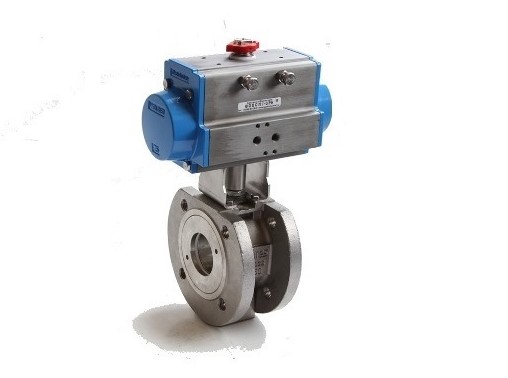

Современные трубопроводные системы требуют не только высокой герметичности, но и удобства в управлении, особенно в условиях промышленного производства. Именно поэтому все чаще используется кран шаровый с пневмоприводом, сочетающий надежность шаровой конструкции с автоматическим управлением пневматическим приводом. Эти устройства позволяют эффективно управлять потоками жидких и газообразных сред в автоматизированных технологических линиях без участия оператора.
Конструкция шарового крана с пневмоприводом
Шаровый кран состоит из корпуса, шарообразного затвора с отверстием, седел (уплотнителей) и штока, соединенного с приводом. Основная задача шарового элемента — перекрытие или пропуск потока, в зависимости от его положения. Внутри корпуса находится сферический шар с отверстием, который при повороте на 90 градусов либо открывает канал, либо герметично его закрывает.
Пневмопривод, установленный сверху на корпусе крана, преобразует энергию сжатого воздуха в механическое движение. В зависимости от конструкции он может быть одностороннего (с возвратной пружиной) или двустороннего действия (двухстороннее давление воздуха на открытие и закрытие). Привод приводит в движение шток, который, в свою очередь, вращает шар внутри корпуса.
Принцип работы: от подачи воздуха до поворота шара
Работа крана начинается с подачи сжатого воздуха через управляющую магистраль в пневмопривод. При этом шток вращается, передавая крутящий момент на шар. Если шар повернут отверстием вдоль трубопровода, среда свободно проходит через кран. При повороте на 90 градусов отверстие шара располагается перпендикулярно потоку, и движение среды останавливается.
Устройство может быть интегрировано в систему автоматического управления и работать по сигналу с ПЛК, датчиков или другого контролирующего оборудования. За счет отсутствия электрических компонентов в приводе, такой кран часто используется во взрывоопасных и агрессивных средах.
Преимущества и сферы применения
Основное преимущество шарового крана с пневмоприводом — это высокая скорость и точность управления потоком, надежность конструкции и простота обслуживания. Такие краны используются в химической, нефтегазовой, пищевой и фармацевтической промышленности, на объектах водоснабжения и в системах автоматизированного управления процессами.
Еще одно важное достоинство — возможность работы в труднодоступных местах и потенциально опасных зонах, где ручное управление невозможно или небезопасно. За счет применения аксессуаров, таких как концевые выключатели и позиционеры, обеспечивается высокая степень контроля над положением крана.
Заключение
Шаровый кран с пневмоприводом — это оптимальное решение для систем, где важны скорость переключения, надежность и автоматизация. Благодаря простому, но эффективному принципу действия, такие устройства обеспечивают стабильную и безопасную работу технологических процессов в самых разных отраслях.
